Reglarea paralelismului plăcii de presare într -o mașină de presă hidraulică servo este o sarcină crucială care afectează direct calitatea și precizia operațiunilor de presare. Ca furnizor deMașină de presă hidraulică servo, Înțeleg semnificația acestui proces și provocările cu care se pot confrunta operatorii. În această postare pe blog, voi împărtăși câteva sfaturi și tehnici practice cu privire la modul de ajustare eficientă a paralelismului plăcii de presare într -o mașină de presă hidraulică servo.
Înțelegerea importanței paralelismului
Paralelismul se referă la condiția în care două sau mai multe suprafețe sunt echidistante între ele în toate punctele. Într -o mașină de presă hidraulică servo, paralelismul plăcii de presare este esențial pentru asigurarea distribuției uniforme a presiunii pe piesa de prelucrat. Dacă placa de presare nu este paralelă, poate duce la o deformare inegală, la calitatea inconsistentă a produsului și chiar la deteriorarea sculelor și a mașinii în sine.
De exemplu, într -o operație de ștampilare, dacă placa de presare nu este paralelă, o parte a piesei de lucru poate fi supusă mai multor presiuni decât cealaltă, rezultând o grosime neuniformă și variații dimensionale. Acest lucru poate afecta funcționalitatea și performanța produsului final. Prin urmare, menținerea paralelismului adecvat este crucială pentru obținerea unor rezultate de înaltă calitate în operații de presă hidraulică servo.
Instrumente și echipamente necesare
Înainte de a începe procesul de ajustare a paralelismului, este important să se adune instrumentele și echipamentele necesare. Iată câteva dintre instrumentele utilizate frecvent:
- Indicatori de apelare: Acestea sunt utilizate pentru a măsura abaterea în paralelism între placa de presare și masa de lucru sau alte suprafețe de referință. Indicatorii de apelare oferă lecturi precise și sunt esențiali pentru ajustări precise.
- Greșeli de calibre: Calibrele de senzație sunt utilizate pentru a măsura eliberarea dintre două suprafețe. Sunt utile pentru verificarea paralelismului plăcii de presare prin măsurarea decalajului în diferite puncte.
- Chei și șurubelnițe: Acestea sunt utilizate pentru a slăbi și a strânge șuruburile și șuruburile care țin placa de presare pe loc. Asigurați -vă că utilizați dimensiunea și tipul corespunzător de chei și șurubelnițe pentru a evita deteriorarea mașinii.
- Nivel: Un nivel este utilizat pentru a se asigura că mașina este aliniată și nivelată corespunzător. Acest lucru este important pentru ajustarea corectă a paralelismului.
Ghid pas cu pas pentru reglarea paralelismului
Următorul este un ghid pas cu pas despre cum se reglează paralelismul plăcii de presare într-o mașină de presă hidraulică servo:
Pasul 1: Pregătiți mașina
- Curățați mașina: Înainte de a începe procesul de reglare, curățați placa de presare, masa de lucru și alte suprafețe relevante pentru a îndepărta orice murdărie, resturi sau lubrifianți. Acest lucru va asigura măsurători precise și va preveni interferența în timpul ajustării.
- Verificați alinierea mașinii: Folosiți un nivel pentru a verifica alinierea mașinii. Asigurați -vă că mașina este la nivel și stabilă. Dacă mașina nu este nivelată, reglați picioarele de nivelare până când mașina este aliniată corespunzător.
- Verificați instrumentul: Verificați instrumentul pentru orice semne de uzură, deteriorare sau aliniere necorespunzătoare. Înlocuiți orice componente de scule uzate sau deteriorate pentru a asigura funcționarea corectă.
Pasul 2: Montați indicatorii de cadran
- Poziționați indicatorii de apelare: Montați indicatorii de cadran pe masa de lucru sau pe alte suprafețe de referință într -un mod în care pot măsura abaterea în paralelism între placa de presare și suprafața de referință. Asigurați -vă că indicatorii de cadran sunt montate în siguranță și că sondele sunt în contact cu placa de presare.
- Zero indicatorii de apelare: Setați indicatorii de apelare la zero la punctul de plecare. Aceasta va oferi o referință pentru măsurarea abaterii în paralelism.
Pasul 3: Măsurați paralelismul
- Coborâți placa de presare: Coborâți lent placa de presare până când face contact cu masa de lucru sau cu altă suprafață de referință. Asigurați -vă că placa de presare este distribuită uniform pe suprafață.
- Ia lecturi: Utilizați indicatorii de cadran pentru a măsura abaterea în paralelism în diferite puncte de pe placa de presare. Luați lecturi în mai multe locații, cum ar fi colțurile și centrul plăcii de presare, pentru a obține o înțelegere cuprinzătoare a paralelismului.
- Înregistrați citirile: Înregistrați citirile obținute de la indicatorii de apelare. Acest lucru vă va ajuta să urmăriți progresul ajustării și să determinați corecțiile necesare.
Pasul 4: Identificați abaterea
- Analizați citirile: Comparați citirile obținute de la indicatorii de cadran pentru a determina abaterea în paralelism. Căutați orice tipare sau tendințe în lecturi pentru a identifica zonele care au nevoie de ajustare.
- Determinați direcția de reglare: Pe baza lecturilor, determinați direcția în care trebuie reglată placa de presare. Dacă abaterea este pozitivă, înseamnă că placa de presare este mai mare pe o parte și trebuie scăzută. Dacă abaterea este negativă, înseamnă că placa de presare este mai mică pe o parte și trebuie ridicată.
Pasul 5: Faceți ajustările
- Slăbiți șuruburile și șuruburile: Folosiți cheile și șurubelnițele corespunzătoare pentru a slăbi șuruburile și șuruburile care țin placa de presare pe loc. Asigurați -vă că le dezlănțuiți treptat și uniform pentru a evita să provoace orice deteriorare a mașinii.
- Reglați placa de presare: În funcție de direcția de reglare, utilizați shims sau alte metode de reglare pentru a ridica sau coborî placa de presare. Începeți prin a face mici ajustări și verificați paralelismul după fiecare ajustare.
- Strângeți șuruburile și șuruburile: Odată ce paralelismul dorit este obținut, strângeți șuruburile și șuruburile care țin placa de presare pe loc. Asigurați -vă că le strângeți uniform pentru a vă asigura că placa de presare este ținută în siguranță în poziție.
Pasul 6: Verificați paralelismul
- Coborâți din nou placa de presare: După efectuarea ajustărilor, coborâți din nou placa de presare și verificați paralelismul folosind indicatorii de cadran. Luați lecturi noi în aceleași puncte ca înainte pentru a verifica exactitatea ajustării.
- Faceți ajustări suplimentare, dacă este necesar: Dacă paralelismul nu se află încă în intervalul acceptabil, repetați procesul de ajustare până la atingerea paralelismului dorit.
Sfaturi și cele mai bune practici
- Întreținere regulată: Inspectați și mențineți în mod regulat mașina de presă hidraulică servo pentru a vă asigura că placa de presare rămâne paralelă. Aceasta include curățarea mașinii, lubrifierea pieselor mobile și verificarea alinierii componentelor mașinii.
- Folosiți unelte de înaltă calitate: Investiți în unelte de înaltă calitate, care este proiectat să funcționeze cu mașina de presă hidraulică servo. Instrumentele de calitate slabă poate provoca o distribuție neuniformă a presiunii și poate afecta paralelismul plăcii de presare.
- Urmați instrucțiunile producătorului: Urmați întotdeauna instrucțiunile și orientările producătorului atunci când reglați paralelismul plăcii de presare. Recomandările producătorului se bazează pe proiectarea și specificațiile specifice ale mașinii și vor asigura funcționarea corectă.
- Antrenează operatorii: Oferiți instruire adecvată operatorilor cu privire la modul de reglare a paralelismului plăcii de presare. Asigurați -vă că înțeleg importanța paralelismului și procedurile corecte de ajustare.
Concluzie
Reglarea paralelismului plăcii de presare într -o mașină de presă hidraulică servo este un proces critic care necesită o atenție atentă și o precizie. Urmărind pașii descriși în această postare pe blog și folosind instrumentele și tehnicile corespunzătoare, vă puteți asigura că placa de presare rămâne paralelă și obține rezultate de înaltă calitate în operațiunile dvs. de presă hidraulică servo.

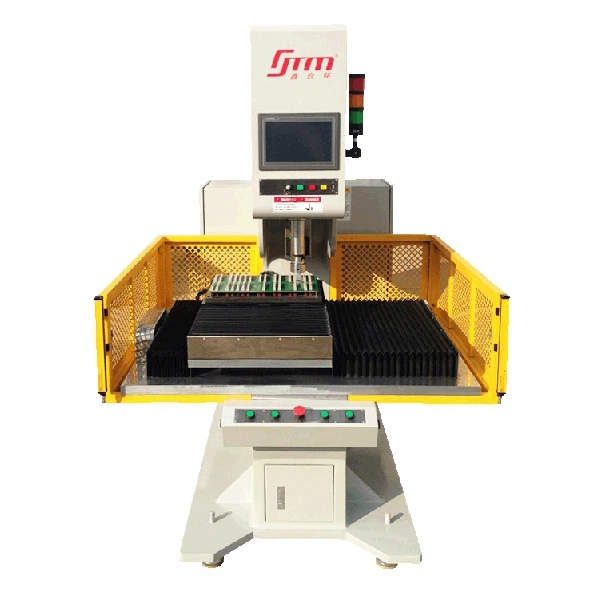

Dacă sunteți pe piață pentru unMașină de presă hidraulică servo,C Frame Electric Servo Press, sauPresă servo de înaltă precizie, suntem aici pentru a vă ajuta. Echipa noastră de experți vă poate oferi soluția potrivită pentru nevoile și cerințele dvs. specifice. Contactați -ne astăzi pentru a discuta opțiunile dvs. și pentru a începe procesul de achiziții.
